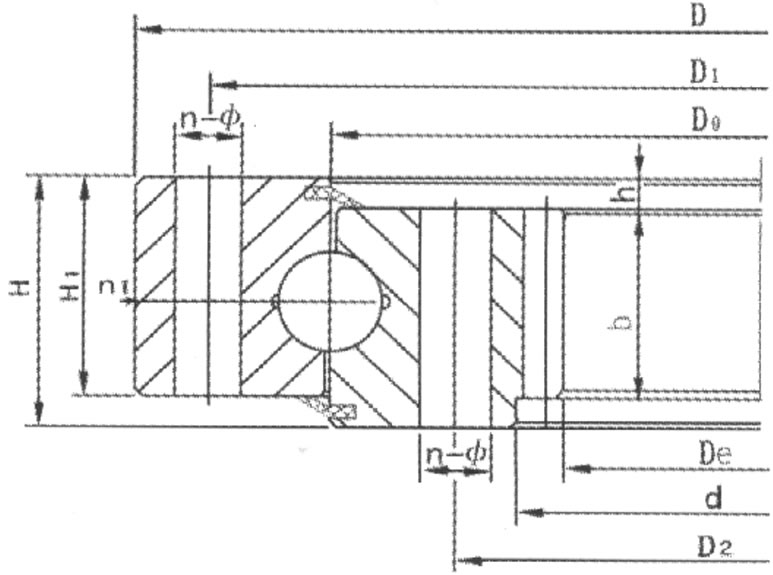

单排球式回转支承Q系列-内齿式

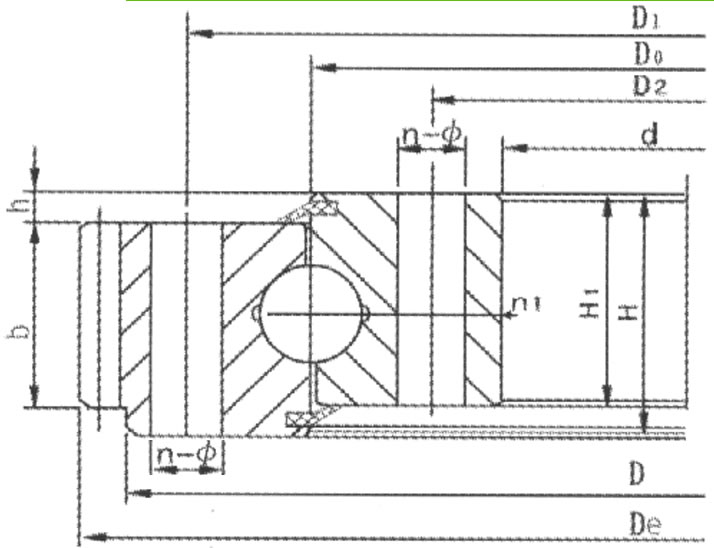

单排球式回转支承Q系列-外齿式

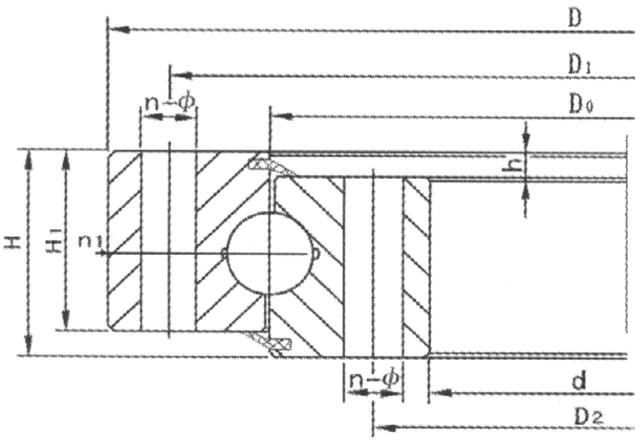

单排球式回转支承Q系列-无齿式
⑴--回转支承结构型式 Q:单排球式 ⑵--传动型式代号 W:外齿式,N:内齿式,U:无齿式 ⑶--安装孔型式代号 A:内、外圈安装孔均为通孔 B:内、外圈安装孔均为螺孔 C:外圈安装孔为螺孔,内圈为通孔 D:外圈安装孔为通孔,内圈为螺孔 ⑷--滚道中心直径,mm ⑸--滚动体直径,mm ⑹--齿轮模数分类代号 A:表示大模数,不带A表示小模数 ⑺--精度等级分类 G:精密级,不带G表示普通级 型号标记示例: 单排球式,大模数外齿,外圈螺孔内圈通孔连接,滚道中心直径1250mm,滚动体直径40mm,普通级的回转支承,产品型号标记如下: 回转支承 QWC1250.40A JG/T 66-1999
单排球式回转支承(01系列)
单排球式回转支承(hs系列)
单排球式回转支承(q系列)
三排柱式回转支承(13系列)
三排柱式回转支承(s系列)
涡轮蜗杆系列回转支承
如果需要结构图与承载曲线图
请与我公司研发设计部联系!
